服务器

• 最常见的终端设备

发出流量，Transmit, outbound

发送数据时，无论是 TCP 还是 UDP，都需要先封装成三层数据包，再封装成二层数据帧，最后通过物理层让网卡发送数据。

接收流量，Receive, inbound

网卡从物理层收到网络数据，解析成二层数据帧，判断目标 MAC 地址是否是发给自己的

• 如果是，就把数据交给 kernel
• 如果不是，丢弃

如果是广播报文，根据协议判断是否需要回复（ARP）

交换机

• 流量转发设备，将收到的网络包转发出去

• 工作在二层

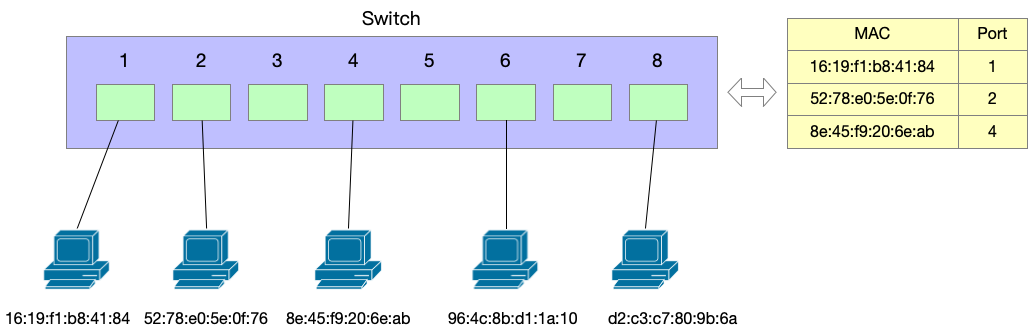

MAC address table

MAC 地址和交换机端口的对应。

收到一个二层数据帧，交换机会进行如下步骤：

1. 把源 MAC 地址和源端口号记录在 MAC address table 中
2. 根据目的 MAC 查找 MAC address table
   • 如果找到目的 MAC 对应的端口号，则从这个端口把数据转发出去
   • 否则，就转发到除了源端口之外的其他所有端口

MAC address table 中，

• 一个 MAC 地址只能对应一个端口
• 一个端口可以对应多个 MAC 地址，因为一个端口后面不仅是服务器，也可以是交换机

路由器

• 流量转发设备，将收到的网络包转发出去

• 工作在三层

路由表

IP 与端口的对应表
