NOTE:

内核版本: 2.6.19, maybe

简介

struct sk_buff

  • 存储一个封包 (packet)
  • 所有网络分层都会使用这个结构存储
    • 报头
    • 有关用户数据的信息（有效载荷）
    • 用来协调其工作的其它内部信息

struct net_device

  • 在 Linux 内核中每种网络设备都有这个数据结构表示，包括软硬件的配置信息

struct sock

  • 存储套接字的网络信息

套接字缓冲区：sk_buff 结构

网络选项以及内核结构

  • 只有在编译期间定义了 CONFIG_NET_SCHED 符号，字段 tc_index 才会是此数据结构的一部分
1
2
3
4
5
6
7
8
9
struct sk_buff {
...

#ifdef CONFIG_NET_SCHED
	__u16			tc_index;	/* traffic control index */
#endif

...
};

布局字段

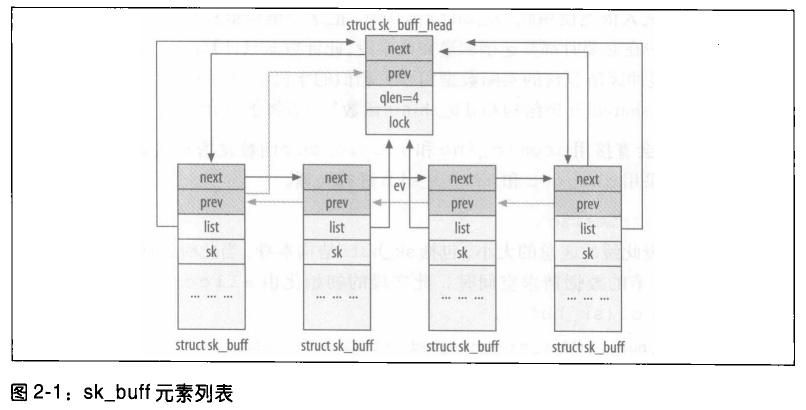

  • 内核在一个双向链表中维护所有的 sk_buff 结构，但该表的组织比传统的双向链表更复杂
    • 每个 sk_buff 结构必须能够迅速找出整个表的头。为了实现这项需求，在表的开端额外增加一个 sk_buff_head 结构作为 dummy element
1
2
3
4
5
6
7
8
struct sk_buff_head {
	/* These two members must be first. */
	struct sk_buff	*next;
	struct sk_buff	*prev;

	__u32		qlen;     // 表中元素的数目
	spinlock_t	lock; // 防止对表的并发访问
};

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
struct sk_buff {
	/* These two members must be first. */
	struct sk_buff		*next;
	struct sk_buff		*prev;

  // 指向拥有此缓冲区的套接字的 sock 数据结构
  // 1. 当数据在本地产生或正由本地进程接收时，
  //    该数据以及套接字相关的信息会由 L4(TCP或UDP) 以及用户应用程序使用
  // 2. 当缓冲区只是被转发时，该指针为 NULL
	struct sock		*sk;
  // 时间戳，表示封包何时接收
  // 由 netif_rx 函数用 net_timestap 设置
	struct skb_timeval	tstamp;
  // 网络设备
	struct net_device	*dev;
  // 已被接收的封包所源自的设备
	struct net_device	*input_dev;

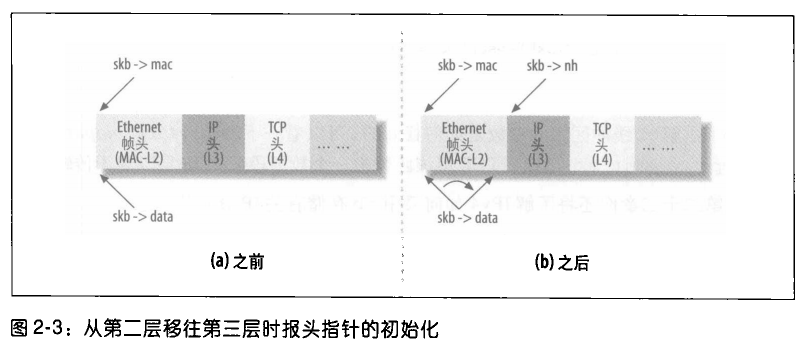

  // 指向 TCP/IP 协议栈的协议报头的指针
  // L4
	union {
		struct tcphdr	*th;
		struct udphdr	*uh;
		struct icmphdr	*icmph;
		struct igmphdr	*igmph;
		struct iphdr	*ipiph;
		struct ipv6hdr	*ipv6h;
		unsigned char	*raw;     // 用于初始化
	} h;

  // L3
	union {
		struct iphdr	*iph;
		struct ipv6hdr	*ipv6h;
		struct arphdr	*arph;
		unsigned char	*raw;
	} nh;

  // L2
	union {
	  	unsigned char 	*raw;
	} mac;

  // 由路由子系统使用
	struct  dst_entry	*dst;
	struct	sec_path	*sp;

	/*
	 * This is the control buffer. It is free to use for every
	 * layer. Please put your private variables there. If you
	 * want to keep them across layers you have to do a skb_clone()
	 * first. This is owned by whoever has the skb queued ATM.
	 */
	char			cb[48];

  // 缓冲区中数据区块的大小 (包括协议报头)
  // 包括：主要缓冲区(head 所指)的数据和一些片段的数据(fragmented buffer)
  // 当缓冲区从一个网络分层移往下一个网络分层时，其值会变化
	unsigned int		len,
  // 只计算片段中的数据大小
				data_len,
  // MAC 报头的大小
				mac_len,
  // 校验和
				csum;
  // 正被传输或转发的封包 QoS(Quality of Service, 服务质量) 等级
	__u32			priority;
	__u8			local_df:1,
  // 该结构是另一个 sk_buff 缓冲区的克隆
				cloned:1,
				ip_summed:2,
				nohdr:1,
				nfctinfo:3;
  // 根据帧的 L2 目的地址进行类型划分
  //  PACKET_HOST: To us
  //  PACKET_BROADCAST: To all, 接收接口的广播地址
  //  PACKET_MULTICAST：To group,  该接口已注册的多播地址之一
  //  PACKET_OTHERHOST：To someone else
  //  PACKET_OUTGOING：Outgoing of any type, 封包正被发送
  //  PACKET_LOOPBACK：封包正传送至回环设备(loopback device)
  //  PACKET_FASTROUTE: 用 Fastroute 功能路由封包。2.6版本内核不再支持 Fastroute
	__u8			pkt_type:3,
				fclone:2,
				ipvs_property:1;
  // IP, IPv6, ARP 等，驱动程序使用这个字段通知其上层使用哪个处理例程
	__be16			protocol;

  // 当此缓冲区属于一个套接字时，通常设为 sock_rfree 或 sock_wfree
	void			(*destructor)(struct sk_buff *skb);
#ifdef CONFIG_NETFILTER
	struct nf_conntrack	*nfct;
#if defined(CONFIG_NF_CONNTRACK) || defined(CONFIG_NF_CONNTRACK_MODULE)
	struct sk_buff		*nfct_reasm;
#endif
#ifdef CONFIG_BRIDGE_NETFILTER
	struct nf_bridge_info	*nf_bridge;
#endif
	__u32			nfmark;
#endif /* CONFIG_NETFILTER */
#ifdef CONFIG_NET_SCHED
	__u16			tc_index;	/* traffic control index */
#ifdef CONFIG_NET_CLS_ACT
	__u16			tc_verd;	/* traffic control verdict */
#endif
#endif
#ifdef CONFIG_NET_DMA
	dma_cookie_t		dma_cookie;
#endif
#ifdef CONFIG_NETWORK_SECMARK
	__u32			secmark;
#endif


	/* These elements must be at the end, see alloc_skb() for details.  */
  // 缓冲区总的大小，包括 sk_buff 结构本身。
  // len + sizeof(sk_buff)
	unsigned int		truesize;
  // 引用计数，使用这个 sk_buff 缓冲区的示例的数目
  // 有时直接用 atomic_inc 和 atomic_dec 函数递增和递减
  // 大多数情况，使用 skb_get 和 kfree_skb
	atomic_t		users;

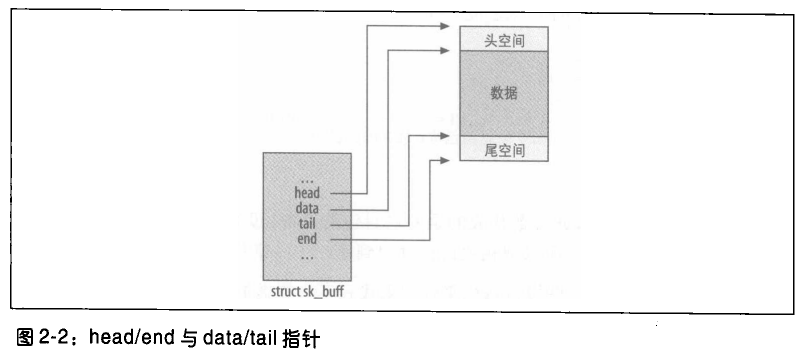

	unsigned char		*head,  // 已分配缓冲区空间的开端
				*data,            // 实际数据的开端
				*tail,            // 实际数据的尾端
				*end;             // 已分配缓冲区空间的尾端
};

char cb[48]

  • 私有信息的存储空间，为每一层内部使用起维护的作用

  • 在 sk_buff 结构内静态分配

TCP 使用这个空间存储 tcp_skb_cb 数据结构

1
2
3
4
5
6
7
8
struct tcp_skb_cb {
	...
	__u32		seq;		/* Starting sequence number	*/
	__u32		end_seq;	/* SEQ + FIN + SYN + datalen	*/
	__u32		when;		/* used to compute rtt's	*/
	__u8		flags;		/* TCP header flags.		*/
  ...
};
  • 在每一层的代码中通过宏进行访问
1
#define TCP_SKB_CB(__skb)	((struct tcp_skb_cb *)&((__skb)->cb[0]))

TCP 使用 tcp_transmit_skb 函数把一个数据段压入 IP 层以便于传输

管理函数

include/linux/skbuff.h 和 net/core/skbuff.c 文件中几乎所有函数都有两个版本

  • do_something：wrapper 函数，增加了额外的合理性检查，或在调用第二个函数前后加入上锁机制

  • __do_something

分配内存：alloc_skb

建立一个缓冲区会涉及到两次内存分配

  1. 分配缓冲区
  2. 分配 sk_buff 结构
  • alloc_skb
1
2
3
4
5
6
7
8
9
/* Get the HEAD */
skb = kmem_cache_alloc(cache, gfp_mask & ~__GFP_DMA);
if (!skb)
  goto out;

/* Get the DATA. Size must match skb_add_mtu(). */
size = SKB_DATA_ALIGN(size);
data = kmalloc_track_caller(size + sizeof(struct skb_shared_info),
    gfp_mask);

分配内存：dev_alloc_skb

  • 由设备驱动程序使用的缓冲区分配函数，应该在中断模式中执行
  • 只是一个包裹 alloc_skb 的函数
  • 要求原子操作
1
2
3
4
5
6
7
8
9
10
11
12
13
static inline struct sk_buff *dev_alloc_skb(unsigned int length)
{
	return __dev_alloc_skb(length, GFP_ATOMIC);
}

static inline struct sk_buff *__dev_alloc_skb(unsigned int length,
					      gfp_t gfp_mask)
{
	struct sk_buff *skb = alloc_skb(length + NET_SKB_PAD, gfp_mask);
	if (likely(skb))
		skb_reserve(skb, NET_SKB_PAD);
	return skb;
}

释放内存：kfree_skb

  • 释放一个缓冲区，使其返回缓冲池(缓存)
  • 当 skb->users 计数器为 1 时，才会释放一个缓冲区；否则，递减计数器

释放内存：dev_kfree_skb

1
#define dev_kfree_skb(a)	kfree_skb(a)

数据预留及对齐：skb_reserve, skb_put, skb_push, skb_pull

几种 Ethernet 驱动程序的接收函数，把任何数据存储到刚分配的缓冲区之前，都会使用下列命令：

1

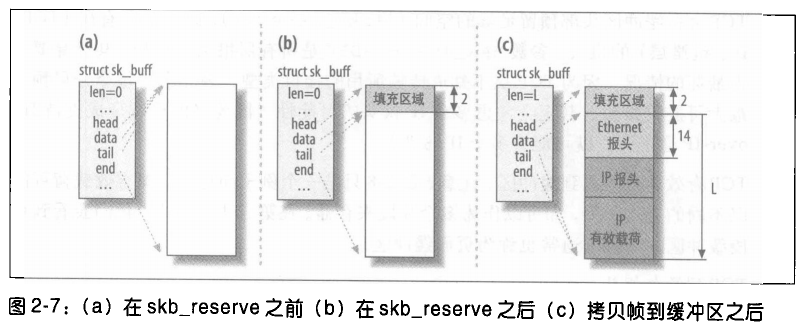

skb_reserve(skb, 2);

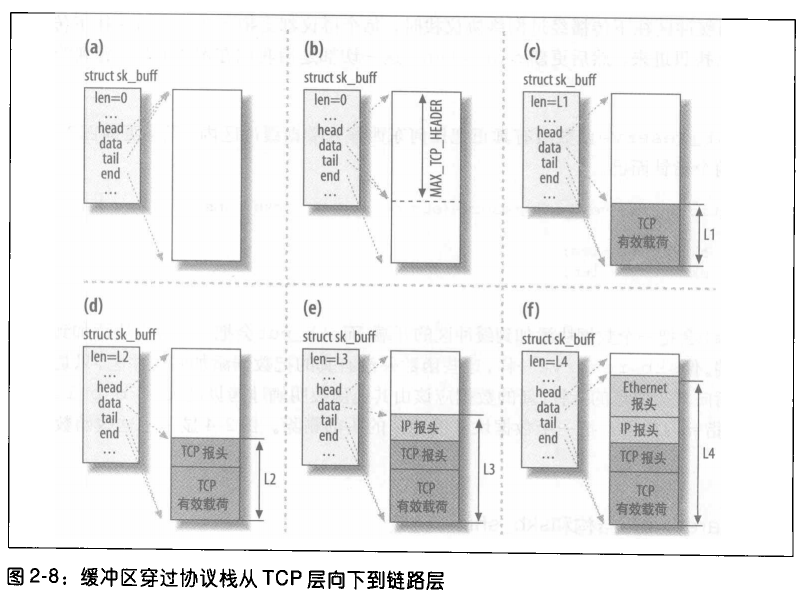

当缓冲区往下传播经过网络协议栈时，每个协议都会把 skb->data 往下传，并将其报头拷贝进来，然后更新 skb->len。

skb_reserve 函数没有真正把任何东西移入数据缓冲区，只是更新两个指针。

1
2
3
4
5
static inline void skb_reserve(struct sk_buff *skb, int len)
{
	skb->data += len;
	skb->tail += len;
}

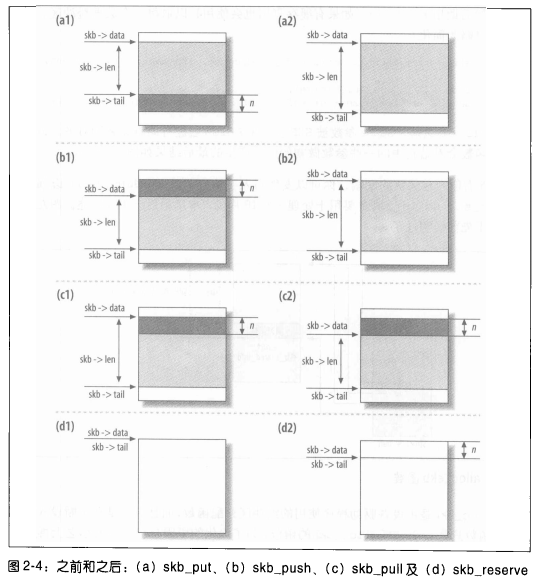

skb_push 把一个数据块添加到缓冲区的开端

skb_put 把一个数据块添加到缓冲区的尾端

skb_pull 通过 head 指针向前移动，把一个数据块从缓冲区的头部删除。

skb_shared_info 结构和 skb_shinfo 函数

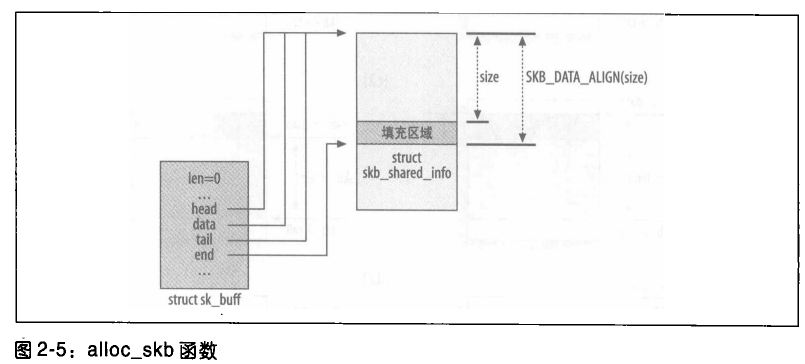

如图 2-5 所示，数据缓冲区尾端有个名为 skb_shared_info 的数据结构，用以保持此数据区块的附加信息。

1
2
3
4
5
6
7
8
9
10
11
12
struct skb_shared_info {
  // 数据块的用户数目
	atomic_t	dataref;
	unsigned short	nr_frags;
	unsigned short	gso_size;
	/* Warning: this field is not always filled in (UFO)! */
	unsigned short	gso_segs;
	unsigned short  gso_type;
	unsigned int    ip6_frag_id;
	struct sk_buff	*frag_list;
	skb_frag_t	frags[MAX_SKB_FRAGS];
};

  • skb_is_nonlinear 函数：检查缓冲区是否为片段

  • skb_linearize 函数：把几个片段合压(collapse)成一个均一的(single flat)缓冲区

sk_buff 结构中没有指向 skb_shared_info 数据结构的字段，必须使用返回 end 指针的 skb_shinfo 宏:

1
#define skb_shinfo(SKB)		((struct skb_shared_info *)((SKB)->end))

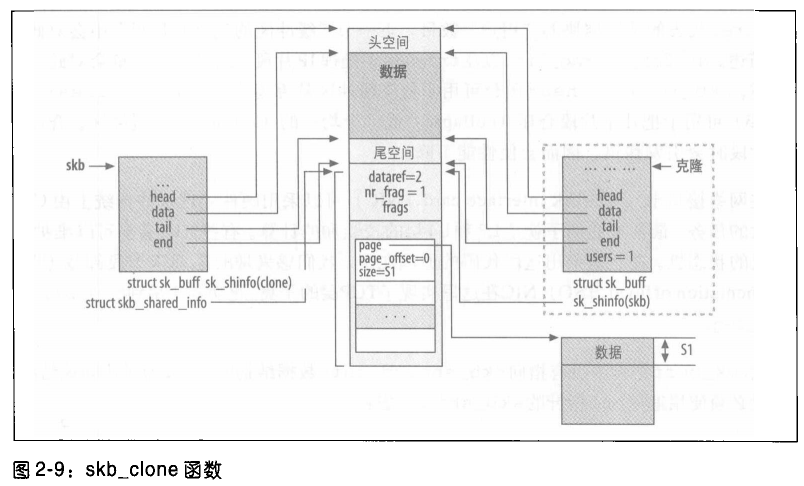

skb_clone

skb_clone 函数：只拷贝 sk_buff 结构，然后使用引用计数，以免过早释放共享的数据块。

  • skb_buff 的克隆没有链接到任何表(list)，也没有引用套接字的拥有者
  • skb->cloned 在克隆和原有的缓冲区都置为 1
  • 克隆的 skb->users 置为 1
  • 对包含数据的缓冲区的引用数目 (dataref) 则会递增

也可用于检查一个 skb 缓冲区的克隆状态。

skb_share_check

检查引用计数 skb_users，当该缓冲区是共享时，可以克隆该缓冲区。

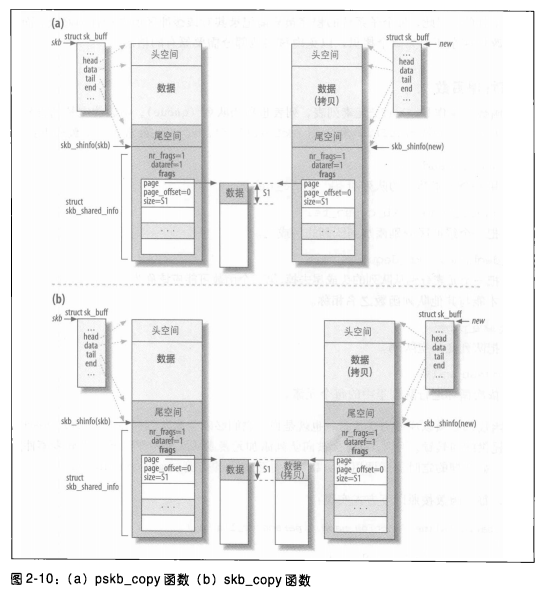

skb_copy && skb_copy

当一个缓冲区被克隆时，数据区块的内容不能修改，访问该数据的代码不需要加锁。

  • 只需修改介于 skb->start 和 skb->end 的区域的数据内容时，可以使用 pskb_copy 只克隆该区域

  • 必须连片段数据区块的内容也修改时，必须使用 skb_copy

列表管理函数

操作 sk_buff 元素列表，列表也称为队列(queue)

skb_queue_head_init:

skb_queue_head, skb_queue_tail

skb_dequeue, skb_dequeue_tail

skb_queue_purge: 把队列变为空队列

skb_queue_walk: 依次循环运行队列中的每个元素

这类函数都必须以原子方式执行，每个函数按照以下方式实现：

1
2
3
4
5
6
7
8
void skb_queue_head(struct sk_buff_head *list, struct sk_buff *newsk)
{
	unsigned long flags;

	spin_lock_irqsave(&list->lock, flags);
	__skb_queue_head(list, newsk);
	spin_unlock_irqrestore(&list->lock, flags);
}

net_device 结构

  • 存储特定网络设备的所有信息
  • 每种设备都有一个这种结构，无论真实设备(Ethernet NIC)或虚拟设备(Bonding, VLAN)
  • 所有设备的 net_device 结构放在一个全局变量 dev_base 所指的全局列表中。

标识符

int ifindex

独一无二的 ID，当设备以 dev_new_index 注册时分派给每个设备

由（虚拟）隧道设别使用，可用于标识抵达隧道另一端的真实设备

unsigned short dev_id

IPv6

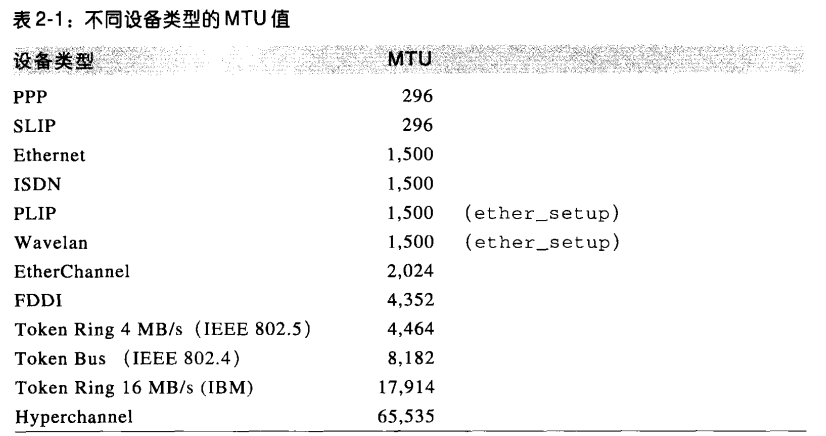

配置

统计数据

设备状态

列表管理

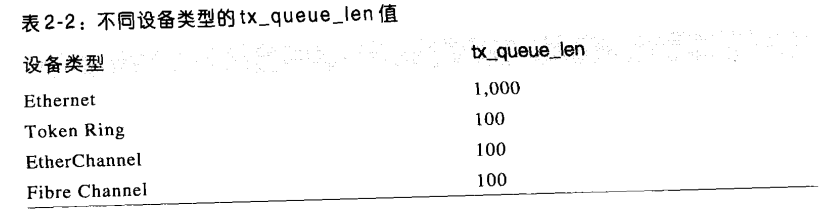

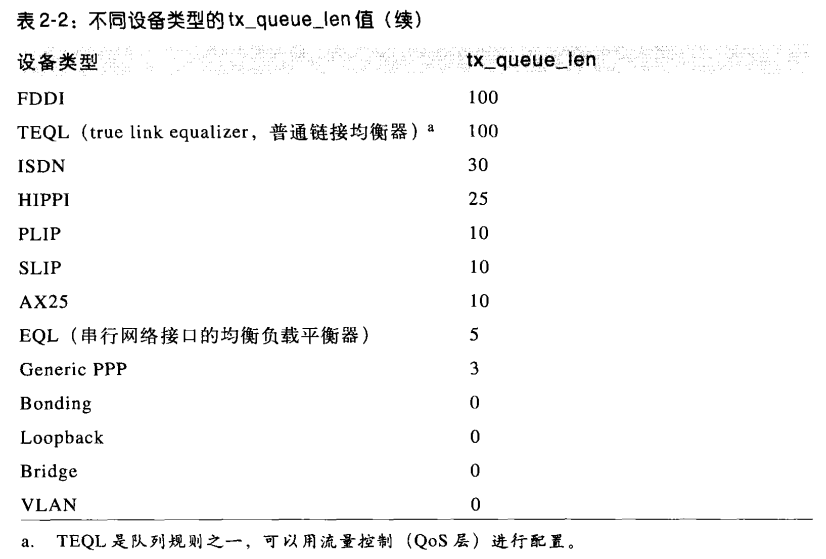

流量管理

功能专用

通用

函数指针

本章涉及的文件
