本章将讨论 L3 的数据包发送流程。发送是指数据包从本地主机发往其他主机；它既可以由传输层（L4）发起，也可以作为转发流程的最后一步被调用。

如第 18 章图 18‑1 所示，负责投递数据包的核心函数是 dst_output；本章所介绍的函数均在它之前执行，为其做好数据包的准备工作。

内核在此阶段的任务包括：

  • 查找下一跳

    • 网络层（IP 层）需要知道出站设备以及用于下一跳的下一台路由器。路由信息通过在三层（L3）或四层（L4）调用的 ip_route_output_flow 函数获取。

  • 初始化 IP 头部

    • 在此阶段会填充 packet ID 等多个字段。如果该数据包是转发而来的，此前已经对头部做过少量处理（例如更新 TTL、校验和与选项字段）。但要使数据包能够发送，此时还需要完成更多工作。

  • 处理选项

    • 软件必须遵从那些需要在头部中添加地址或时间戳的选项要求。

  • 分片 Fragmentation

    • 如果 IP 数据包尺寸过大，无法在出站设备上进行传输，则必须对其进行分片（除非明确禁止分片）。

  • 校验和 checksum

    • 必须在完成 IP 头部的所有其他处理之后，再计算 IP 校验和。
    • 我们将会看到，网络层（L3）除了处理自身校验和之外，还可能负责处理传输层（L4）校验和。
    • 在这两种情况下，校验和既可以一次性计算完成，也可以增量计算。
    • 虽然校验和是必需的，但三层协议栈并非总是需要自行计算，因为部分设备的硬件可以完成这项工作（由 CHECKSUM_HW 标志标识）。

  • 与 Netfilter 进行检查

    • 如第 18 章的图 18‑1 所示，Linux 防火墙系统（Netfilter）有机会在数据包处理的各个阶段（包括传输阶段）对每个数据包进行丢弃或修改操作。

  • 更新统计数据

    • 根据传输结果（成功或失败）以及分片等操作，必须更新对应的 SNMP 计数器。

过去，内核中有两个不同的传输函数：一个用于无需分片、也无需处理 IP 选项、可以快速发送的数据包；另一个则提供完整的服务功能。如今内核不再显式区分这两种情况。

21.1 执行传输的关键函数

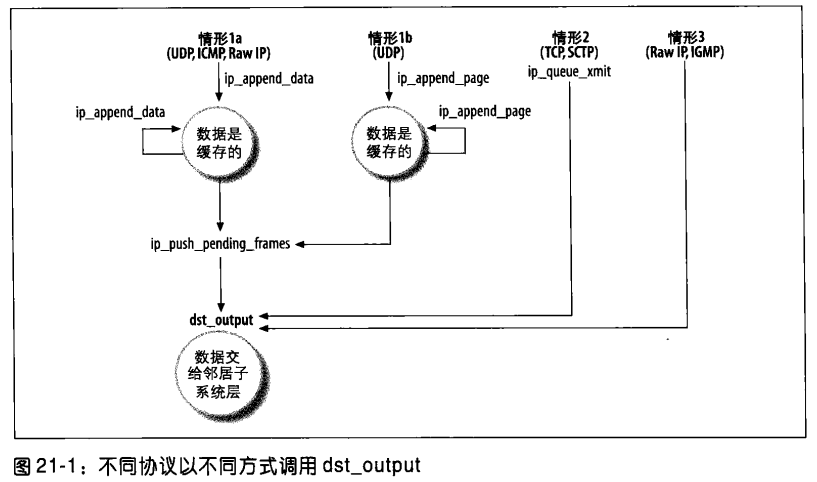

图 21‑1 展示了位于传输层（L4）发送与网络层（L3）最后一步之间的主要函数，L3 的最后一步会调用第 27 章介绍的邻居子系统函数。

按照调用它们的传输层（L4）协议进行了分类：

  • 左侧列出的原始 IP 及 UDP 和 ICMP 协议将所有分片工作都交由 IP 层完成

  • 右侧的传输层协议（TCP 与流控制传输协议 SCTP）会为分片做大量准备工作，从而减轻 IP 层的负担。

本章所描述的三层函数在完成工作后，会将数据包传递给 dst_output。

  • 对于原始 IP（raw IP）来说，如果使用了 IP_HDRINCL 选项，它将完全负责构造 IP 头部，因此会绕过本章介绍的函数，直接调用 dst_output。更多细节参见「原始套接字」一节。

  • 互联网组管理协议（IGMP）同样会直接调用 dst_output（自行完成 IP 头部初始化之后）。

这两组函数对分片的处理方式如下：

ip_queue_xmit

  • 传输层协议已经依据第 18 章所述的路径 MTU（PMTU），将数据划分成大小合适的分片（如需分片）。IP 层的工作仅需为已生成的数据分片添加 IP 首部即可。

ip_push_pending_frames 及相关函数

  • 调用该函数的传输层协议不会考虑分片，也不会协助完成分片操作。
  • 为提升效率，传输层协议可通过多次调用 ip_append_data 缓存多个发送请求，而不实际执行传输。
  • ip_append_data 并不只是简单地缓存发送请求，还会透明地生成最优大小的数据分片，以便后续 IP 层更轻松地处理分片。这避免了 IP 层在生成分片时将数据从一个缓冲区拷贝到另一个缓冲区，从而带来显著的性能提升。
  • 当传输层（L4）协议需要刷新由 ip_append_data 创建的输出队列时，会调用 ip_push_pending_frames。该函数会完成所有必要的分片操作，并将生成的数据包向下传递给 dst_output。
  • UDP 目前使用了 ip_append_data 的一个变体，名为 ip_append_page。

在特定场景下的传输过程中，还会使用到其他函数：

ip_build_and_send_pkt

  • 由 TCP 用于发送 SYN ACK 报文。

ip_send_reply

  • 由 TCP 用于发送 ACK 和 RST 报文。

图 21‑1 的分类仅涵盖最常见的情况：由于 ip_send_reply 内部使用了 ip_append_data 和 ip_push_pending_frame，这说明 TCP 并非只使用 ip_queue_xmit。
